產品主要由一二(er)次儀表、PLC控(kong)製柜(gui)、天然氣(qi)壓縮機、氣液分离(li)器四大部分組成。

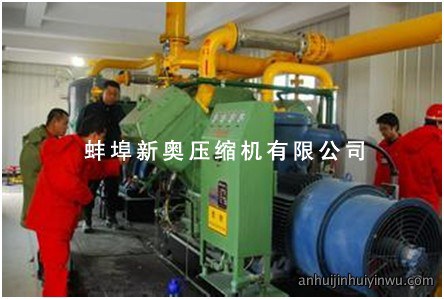

天然氣(qi)壓縮機、氣液(ye)分离器及一次儀表安裝在壓縮機房里，可做(zuo)在一個橇裝上。PLC控(kong)製柜(gui)安裝在值班室，也可單独做一(yi)個橇裝(zhuang)式值班室。天然氣壓縮機用於將罐内挥发氣(qi)（溶解氣）抽出，並將氣體輸送到天然(ran)氣外輸管線。
氣液分离器：用於將挥发(fa)氣(qi)（溶解氣）中的冷凝水及轻(qing)質油分离出去(qu)，氣體進壓縮機，液體收(shou)集進罐。
一二次儀表(biao)、控製柜完成壓縮機進出口(kou)工(gong)作壓力、水油泵(beng)壓力、温度、流量等參数(shu)的自動(dong)檢測、控(kong)製與報警。

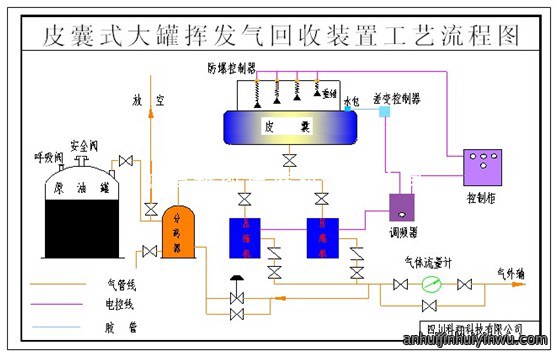

2、裝置工藝流程圖
大罐氣通過管線引入到氣液分离器，氣液分(fen)离器將冷凝(ning)液與氣體分离。冷凝(ning)液被外排到(dao)回收容器。从分离器出來的(de)氣體進壓縮機。壓縮機在控製系統(tong)的控製下，自動運(yun)行，並將回(hui)收的(de)氣體輸入到天然氣管線。在整個抽氣過程中PLC不断檢(jian)測壓縮機入口壓力，使壓縮機轉速（抽氣量）不断地(di)跟蹤油罐氣量的變(bian)化，實現低耗自動運行。
三、主要技術指標
2抽氣壓力：50PA
3排氣壓力：0.3MPa、0.6 MPa、1 MPa（根據用戶要求設計(ji)）
4結構形式：固定(ding)安裝或橇(qiao)裝結構（根據實际確定）
5防爆形式：本安及隔(ge)爆(bao)結構
6電功率：22~95KW（~380V）（根據實际確定）
7環境温度：0~40℃
8壓縮機房尺寸：长X宽X高6000×3000×2800mm（橇(qiao)裝）
9值班控製室尺寸：长X宽X高3000×3000×2800mm（橇(qiao)裝）
主要設備天然氣壓縮機性能參(can)数(shu)：
1、天然氣壓縮機規(gui)格(ge)：VW13.5/4.5二臺
2、結構形式：V型、活塞(sai)式、无油润(run)滑、一級壓縮、單作用
3、回收氣體量：50000Nm³/d
4、控製大罐壓力：200~1000Pa
5、额定排氣壓力：0.45MPa
6、吸氣温度＜50℃
7、排氣温度＞60℃
8、壓縮介質：油田大罐挥发天(tian)然(ran)氣
9、配備主要動力電機(ji)：YB315M-8 75KW二臺
10、润滑油温度＜70℃
11、循環冷卻水量＞3 m³/h
12、壓縮機轉速：740r/min
13、润滑油容量：18L
14、润滑油標號：GB11118.1-1994
環境温度高於5℃：液油壓L-HM150
環境温度低於5℃：液油壓L-HM68
15、安全阀開启壓力：
一級排氣：0.22±0.014MPa
二級排氣：0.5±0.015MPa
16、保護控製:
壓縮機润滑油壓力(li)低：＜0.15MPa停機(ji)、報警(jing)
壓縮機冷卻水壓(ya)低(di)＜0.1MPa停機(ji)、報警(jing)
壓(ya)縮機排氣壓力(li)過壓＞0.47MPa停機(ji)、報警(jing)
皮(pi)囊高度低於500毫米，停機(ji)、報警(jing)
|
型號 |
排氣量 |
排氣壓力 |
配備功率 |
功率/轴功率 |
冷卻方式 |
外形尺寸 |
機組重量 |
|
m3/min |
Mpa |
|
KW |
mm |
t |
||
|
VW-3.5/4.5 |
天然氣 |
0.45 |
YB315L1-6 |
22/18 |
水冷 |
1700×1630×1600 |
2 |
|
VW-13.9/4.5 |
天然氣 |
0.45 |
YB315L2-6 |
75/67.6 |
水冷 |
8550×2750×2750 |
4.4 |
|
VFW-7.5/4.5 |
天然氣 |
0.45 |
YB355M-6 |
45/39.1 |
風冷 |
2870×1960×1920 |
3.5 |
|
VW-10.5/4.5 |
天然氣 |
0.45 |
YB355M-6 |
75/53.5 |
水冷 |
8000×2950×2450 |
1.2 |
