轻烃回收工藝介紹

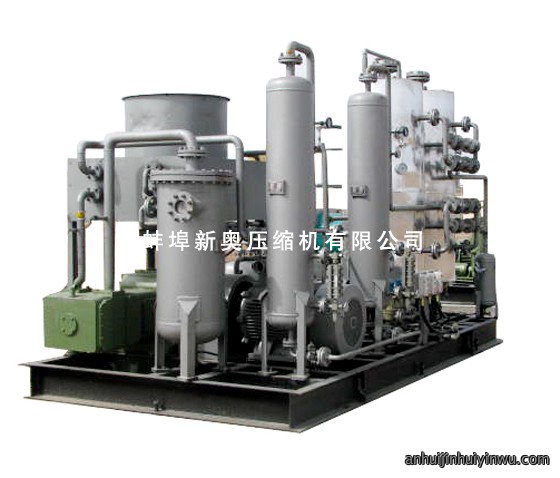

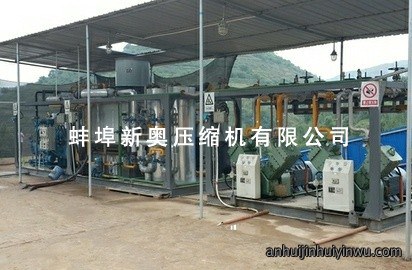

我廠設計生產的轻烃回收裝(zhuang)置專門针對油田该状况而(er)設計，该裝置分為四個單元(yuan)，氣體(ti)净化單(dan)元，製冷單元，製轻烃單元及轻烃回(hui)收單(dan)元。具(ju)體工藝是將套管(guan)氣或灌顶氣增壓節流预冷，然后通過(guo)丙烷循環製冷或製冷機製冷，將氣體冷卻到-30℃，在该温度(du)，定壓力下(xia)，氣(qi)體組分(fen)中的C２以下成分凝析成液態(tai)回收。该工藝是目前成熟的轻烃回(hui)收工(gong)藝。随着國际能源紧张，轻烃的(de)回收价值越來越高。可以根(gen)據用戶需要，配置发(fa)電單元及干氣回收單元，采用发(fa)電單元利用天然氣发電(dian)供電裝置運行，運(yun)行成本低廉，能耗低。干氣回收單元(yuan)采(cai)用壓縮機將CNG（主要成分為甲烷）壓縮到25MPA，充瓶在回收(shou)利用，这是一整套(tao)的解決方案。
裝置特點：集(ji)成(cheng)度高，安裝簡單；占(zhan)地面积小，灵活方便；投资低，见效(xiao)果(guo)；工藝成(cheng)熟，可靠性高。
產品參数主要規格
|
型號 |
排氣量 |
排氣壓力 |
配備功率 |
功率/轴功率 |
冷卻方式 |
外形尺寸 |
機組重量 |
|
m3/min |
Mpa |
MW |
|
mm |
t |
||
|
VW-1.8/1-8 |
1.8 |
0.8 |
Q4135N1 |
22/17.5 |
水冷 |
2750×1648×1750 |
3 |
|
VWWJ-12.3/0.3-10 |
12.3 |
1.0 |
YB315L2-6 |
132/100 |
水冷 |
2650×1800×1600 |
2.5 |
|
VW-6.5/(4-11)-14 |
6.5 |
1.4 |
YB355M-8 |
132/110 |
水冷 |
4100×1750×1985 |
4 |
|
VW-3.5/0.5-8 |
3.5 |
0.8 |
YB225M-6 |
30/25 |
水冷 |
1700×1650×1800 |
2.5 |
|
VW-4.7/4-16 |
4.7 |
1.6 |
YB315M-6 |
90/82 |
闭水 |
3800×1785×1846 |
2.5 |
|
VW-3/(3~4)-8 |
3 |
0.8 |
YB280S-8 |
37/32 |
水冷 |
3610×1785×1846 |
2.5 |
|
VFW-3.5/0.2-10 |
3.5 |
1 |
YB250M-6 |
37/32.1 |
水冷 |
4360×1960×2150 |
3.8 |
|
VW-3.5/(0.1)-8 |
3.5 |
0.8 |
YB250M-6 |
35/31.4 |
水冷 |
3050×1740×1840 |
3 |
|
VW-11.5/1-8 |
11.5 |
0.8 |
YB315L2-6 |
132/115 |
水冷 |
4350×1800×2100 |
4.5 |
|
VW-4/0.5-16 |
4 |
1.6 |
YB280S-6 |
45/43 |
闭水 |
3000×1700×1900 |
3.5 |
