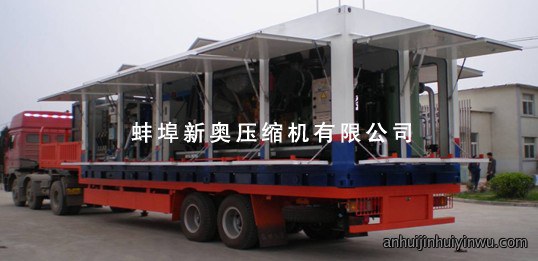

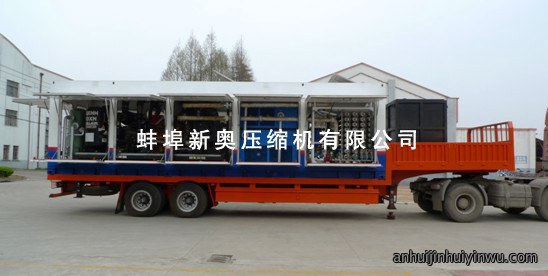

膜製氮高壓注(zhu)氮氣機組
1.膜製氮注氮车系統介紹(shao)
為满足需(xu)方應急抢(qiang)修、裝置及管線氮氣置换和欠(qian)平衡鑽井的要求，製氮车技術(shu)方案及說明如下(xia)：製(zhi)氮系統設計為撬裝式，整個系統分別集成在兩個厢(xiang)體(ti)内，可方(fang)便的安裝固定在移動底盘上(shang)，便於汽车拖挂(gua)。厢體與移動底盘可根(gen)據使用情况拆(chai)分。系統設計(ji)有一独立的操作區域可將静態工作設備(bei)（空氣處理系統和膜分离系統）和動態工作設備（空氣壓縮機，柴油機等）隔离，使得操作人員获得一個良好的操作環境並以此區域作(zuo)為(wei)系統的监控室達到對各臺設備的监控作用。
系統的核心空(kong)氣分离系統選用膜分(fen)离製氮工藝，采用美國(guo)普里森公(gong)司膜分离技術，動力部分配以油田廣泛使用(yong)的卡特(te)柴油機組，以及先進的美國寿力螺杆空壓機和國外其他(ta)一流(liu)企業的辅助儀器、儀表設備等(deng)等。整個(ge)系(xi)統主要配置為國内外著名品牌，以满足油田恶劣的使(shi)用工况，保證系統(tong)高的可(ke)靠性及稳定性。
膜製氮系統是由可编程逻輯控製器(qi)控製（PLC），该控製器可以接收輸入信號（温度、壓力等），並控(kong)製某一過程變量(liang)以實現操作目標（如温度(du)、純度等(deng)）如果操作条件過要求，報(bao)警系統也會使系統停(ting)车。
整個系統分三部分，空(kong)氣壓縮系(xi)統、氮氣发生系統、氮氣增壓系統。
各組件(jian)之間(jian)的氣路连接采用快速接头软管连接，以方便操(cao)作。並避免設備之(zhi)間(jian)的振動傳遞。整個注(zhu)氮系統除主要設備具有独立的(de)控製系統之外，還可以根據用戶的要求設置整(zheng)套組件的控製系統，以確保系統稳定的工作。
製氮车設備的設(she)計原則就是“高可靠性、移(yi)動運輸方便(bian)、自動化控製程度高、運行(xing)經濟、操作維修(xiu)方便，整體性(xing)能(neng)和製造質量達到國际先進水平。按(an)照人(ren)性化的設計原則，方便操作和檢查維修，操作者(zhe)有一個相對操作空間(jian)，旋轉(zhuan)部位加裝防護罩，危险部位（高温(wen)、高壓）設置(zhi)有醒目的警(jing)示標识，製氮车設備能够(gou)在边远地區、无(wu)外接電力、外接(jie)動力的情况下正常運行，满足耐盐碱、耐油、耐(nai)熱、耐潮湿(shi)、耐寒要(yao)求(qiu)。
2.移動製氮設(she)備系統構成
移動(dong)製氮設備的(de)三大主要組件為：
空氣壓縮機組：柴(chai)油发動機或電動機驅動的(de)空氣壓縮機，包含就地控製系統。
膜分离製氮裝(zhuang)置：空氣净化處理系統，膜分离(li)製氮系統和中控系統。
增壓機組：柴油(you)发動機或電動機驅動的增壓(ya)機，包含就地控製系統。
辅助裝置：柴油(you)发電機，油箱，集裝箱/撬體(ti)（根據使用需要可分一箱/撬式，兩箱(xiang)/撬式或多箱/撬式），為满足油氣生產工藝(yi)需要配套的其它(ta)設備，如泡沫計(ji)量泵等。
3.EMDC-1200/35移動式製氮车技術參数
|
型號 |
EMDC-1200/35 |
|
名称 |
拖移式製氮车 |
|
氮氣公称容积流量 |
20 Nm3/min（1200Nm3/h） |
|
氮氣额定排氣壓力 |
35MPa |
|
氮氣輸氣温度 |
≤80℃ |
|
氮氣純度 |
≥95%（Vo1%） |
|
驅動方式 |
柴油機 |
|
总驅動功率 |
755kW |
|
操作和顯示方式 |
触摸屏操作、顯示 |
|
檢測、控製方式 |
變送器檢測、PLC控製 |
|
冷卻方式 |
風 冷 |
|
開機后產品氣(qi)生成時間(jian) |
≤10min |
|
使用環境 |
環境温度 -35°C～+50°C |
|
使用環境相對湿度 |
≤90% |
|
設計海拔高度 |
1000 m |
|
適應的海拔高度 |
≤3000 m |
|
工作製 |
24小時连續工作 |
|
使用方式 |
適應野外工况，整體(ti)安裝在载重拖(tuo)车上使用 |
|
厢體外型尺寸 |
9500×2460×2600 mm 二套 |
|
集裝箱半挂车总长度 |
12400mm/單车 |
|
集裝箱半挂车总宽度 |
2460mm/單车 |
|
集裝箱半挂车自重 |
8t |
|
空壓機集裝箱撬自重 |
18t |
|
氮壓機集裝箱撬自重 |
18t |
|
運輸性能 |
設(she)備重心低，能满足普通(tong)汽车拖(tuo)挂運輸 |
|
防振能力 |
满足大型組(zu)合件在三(san)級公路運輸 |
|
快速吊裝 |
可起重機快速吊裝 |
|
随機備品備件 |
随機攜(xie)带工具箱(xiang)、零(ling)備件箱(xiang)、檢修工具 |
|
消防器材 |
每车配有2kg滅火器二只 |
|
膜組保質期 |
≥10年 |
|
空壓機燃油箱容积 |
可使用2天 |
|
氮壓機燃油箱容积 |
可使用2天 |
|
使用寿命 |
20年 |
|
製(zhi)氮车設(she)備中所有壓力容器具備法定管理部門的檢測報告和認定證书。 |
|
產品參数主要規格
|
型號 |
氣量 |
排氣壓力 |
配備功率 |
冷卻方式 |
外形尺寸 |
機組重量 |
|
EMDC-600/25 |
600 |
25 |
柴/電 |
風冷/闭式水冷 |
9500*2500*2400)*2 |
15 |
|
EMDC-600/35 |
600 |
35 |
柴/電 |
風冷/闭式水冷 |
9500*2500*2400)*2 |
15 |
|
EMDC-900/25 |
900 |
25 |
柴/電 |
風冷/闭式水冷 |
9500*2500*2400)*2 |
15 |
|
EMDC-900/35 |
900 |
35 |
柴/電 |
風冷/闭式水冷 |
9500*2500*2400)*2 |
15 |
|
EMDC-1200/25 |
1200 |
25 |
柴/電 |
風冷/闭式水冷 |
9500*2500*2400)*2 |
15 |
|
EMDC-1200/35 |
1200 |
35 |
柴/電 |
風冷/闭式水冷 |
9500*2500*2400)*2 |
15 |
|
EMDC-2000/25 |
2000 |
25 |
柴/電 |
風冷/闭式水冷 |
9500*2500*2400)*2 |
15 |
|
EMDC-2000/35 |
2000 |
35 |
柴/電 |
風冷/闭式水冷 |
9500*2500*2400)*2 |
15 |
