NC-9系列高壓空氣壓縮機
一、概述

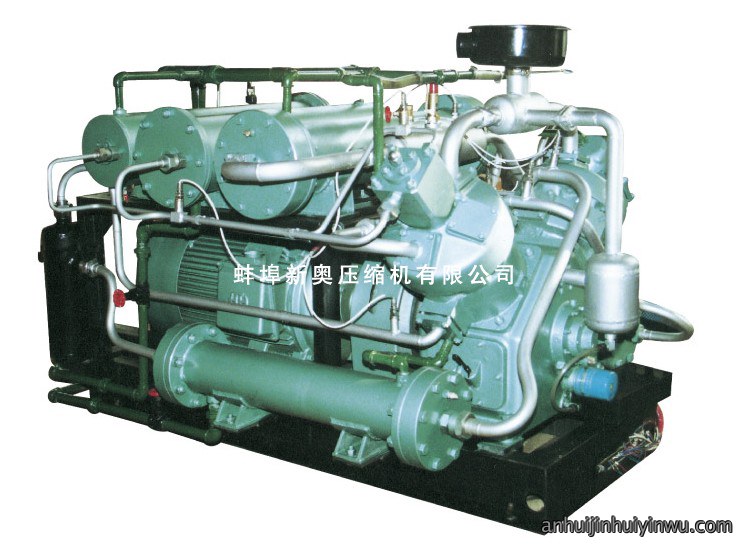

V-3/350型(xing)撬裝式空氣壓縮(suo)機，是(shi)給用戶提供經過過滤器處理的高壓(ya)的空氣之用。也可作為(wei)壓縮同等排氣量、同(tong)等排氣壓力的氮氣(qi)之用。该機具有振(zhen)動小、可靠性(xing)高、操作簡便等特點。全(quan)機主要由壓縮(suo)機、電動機、撬裝底(di)座及其箱體、氣路系統、水(shui)冷卻系(xi)統（含冷水機組）、儀表控製系統、润滑系統、排污系統、過滤裝置(zhi)、電器設備等組成。
长(zhang)期(qi)供應安瑞科此款機器配件，价格優惠(hui)
二、性能參数
1.壓縮機型號V-3/350型
2.結構型式V型、五(wu)級壓縮、級差往(wang)复活塞式(shi)
3.壓縮機列数2列
4.公称容积流量3m3/min
5.吸氣壓力大氣壓
6.排氣壓力35MPa
7.壓縮介質空氣
8.進氣温度≤40℃
9.輸氣温度≤50℃
10.使用環境温度-5℃～40℃
11.润滑方式飞(fei)溅润滑(hua)和壓力润滑
12.冷卻方式闭式水冷
13.配備動力Y280MF-6 75kW 980r/min
14.運轉方式连續運轉
15.驅動方式電機直聯
16.噪聲（聲壓級）≤90dB（A）
17.整機重量約3000kg
18.機組外(wai)形尺(chi)寸（长×宽×高）約2500×1500×1400mm
三、自動保護系統
本機組共設如下(xia)自動保護：
当壓縮機油壓＜0.15MPa時，報(bao)警並停(ting)機。
当壓縮機(ji)各級排(pai)温＞180℃時，報(bao)警並停(ting)機。
当水壓＜0.01MPa時，報警並停機。
当(dang)末級排壓≥35.5MPa時,報(bao)警並停(ting)機。
当主機電機過载(zai)、缺相、短路時，報(bao)警並停(ting)機。
壓縮機各(ge)級設置了安全阀(fa)保護。
本機組在自動報警的同(tong)時並能顯(xian)示故障信息。
產品參数主要規格
|
型號 |
排氣量 |
排氣壓力 |
配備動力 |
功率/轴功率 |
冷卻方式 |
外形尺寸 |
機組重量 |
|
m3/min |
Mpa |
|
KW |
mm |
t |
||
|
VF-1.1/80 |
1.1 |
8 |
Y225M-6 |
30/ |
闭水 |
2225×1450×1365 |
2 |
|
V-1.1/150 |
1.1 |
15 |
Y225M-6 |
30/25 |
闭水 |
4100×1550×1600 |
3.2 |
|
V-1.1/250 |
1.1 |
25 |
Y250M-6 |
37/30 |
闭水 |
2620×1520×1600 |
2.5 |
|
V-1.1/300 |
1.1 |
30 |
Y250M-6 |
37/31 |
闭水 |
4600×2100×1660 |
5.5 |
|
V-1.1/350 |
1.1 |
35 |
Y250M-6 |
37/31 |
闭水 |
4500×1700×1951 |
2.5 |
|
VC-1.5/350 |
1.5 |
35 |
4135K-3 |
47/40.4 |
闭水 |
6684×2315×3125 |
4 |
|
V-1.5/350 |
1.5 |
35 |
F4L912 |
48/ |
闭水 |
7205×2400×3200 |
8 |
|
V-2.2/350 |
2.2 |
35 |
Y280MF-8 |
55/51 |
5 |
3240×1815×1536 |
2.5 |
|
V-2.2/400 |
2.2 |
40 |
YB280MF-8 |
55/50 |
5 |
6000×3600×2800 |
8 |
|
V-3/200 |
3 |
20 |
Y280MF-6 |
75/65 |
5 |
2890×2300×1736 |
3 |
|
V-3/220 |
3 |
22 |
Y280MF-6 |
75/68 |
5 |
3100×1885×1536 |
3 |
|
V-3/350 |
3 |
25 |
Y280MF-6 |
75/65 |
5 |
2500×1500×1400 |
3 |
|
V-3/350 |
3 |
35 |
Y280MF-6 |
75/68 |
5 |
2325×2680×1536 |
3 |
